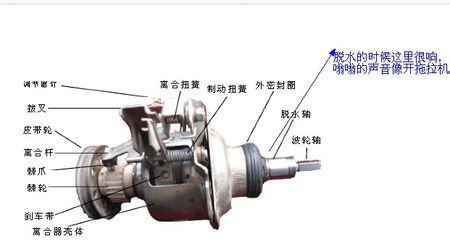

洗衣機離合器在洗衣機處于不同的工作狀態下具有不同的工作原理。從構造上來看，洗衣機離合器主要由制動盤、制動板、離合器電磁鐵、制動帶、彈簧套、防逆轉彈簧、內輪轂、扭簧、齒輪減速組件等組成。下面按照洗衣機洗衣服過程中的不同階段來介紹洗衣機離合器的工作原理。
1.洗滌和漂洗的工作原理
?。?）順時針?lè )较蛐D時離合器的工作原理 洗滌時離合器電磁鐵不通電，動鐵心擋住制動帶，使彈簧套不能轉動，扭簧（?。┍粡椈商姿砷_(kāi)，帶輪輪轂的扭矩不能傳遞到內輪轂（2）上。同時，扭簧（中）被卷緊，內輪轂（1）和內輪轂（2）呈一體，脫水桶的扭矩傳遞到內輪轂（2）上。內輪轂（1）和制動 盤呈一體，當脫水桶的扭矩傳送到制動盤上時，制動盤產生摩擦力，阻止脫水桶跟轉。此 時，電動機運轉產生的扭力經帶輪、齒輪組件傳遞到波輪軸上，波輪便順時針?lè )较蛐D。
?。?）逆時針?lè )较蛐D時離合器的工作原理 洗滌時離合器電磁鐵不通電，動鐵心擋住制動帶，使彈簧套不能轉動。此時，扭簧（?。┖团せ桑ㄖ校┨幱趽芩煞较颍号ぞ夭荒軅鬟f到內輪轂（2）和制動盤上，制動盤 不產生摩擦力。裝在制動盤座軸上的防逆轉彈簧被卷緊，產生摩擦力阻止脫水桶跟轉。 此時，電動機運轉產生的扭力經帶輪、齒輪組件傳遞到波輪軸上，波輪便逆時針?lè )较?旋轉。
2.脫水時離合器工作原理
脫水時旋轉的方向為順時針?lè )较?，扭簧（?。┍痪砭o，傳動帶傳輸線輪轂和內輪轂 （2）呈一體，扭矩通過內輪轂（2）傳遞到脫水軸上。此時，離合器電磁鐵通電，動鐵心縮 進，彈簧套可以自動轉動，扭簧（中）被松開，切斷了制動盤的動力源。電動機運轉產生 的動力經帶輪輪轂、扭簧（?。?、內輪轂（2）、齒輪蓋軸、齒輪座軸、脫水軸傳遞到脫水 桶，脫水桶進行高速運轉。
3.制動時離合器的工作原理
制動是指在脫水運行中的制動，它有兩種情況：一種是脫水結束時的制動；另一種是在 脫水運行中上蓋被打開的制動。
?。?）脫水結束時的制動原理 脫水結束時，電動機和離合器電磁鐵斷電，動鐵心還原，動鐵心擋住旋轉的制動帶，制 動帶和彈簧套之間產生滑動阻力。彈簧套的旋轉慢于內輪轂（2），扭簧（中）被旋緊，動 力經內輪轂（1）傳遞到制動盤，使脫水桶停止轉動。
?。?）上蓋被打開時的制動原理 由于洗衣機設羞有安全開關，在脫水時，如果上蓋被打開，那么安全開關動作，切斷離 合器電磁鐵和電動機的電源，電磁鐵斷電后，其動鐵心還原，使制動帶和彈簧套之間產生滑 動阻力，使扭簧（中）被旋緊，動力徑內輪轂（1）傳遞到制動盤，制動器開始工作，使脫水桶停止運轉。 |
|
